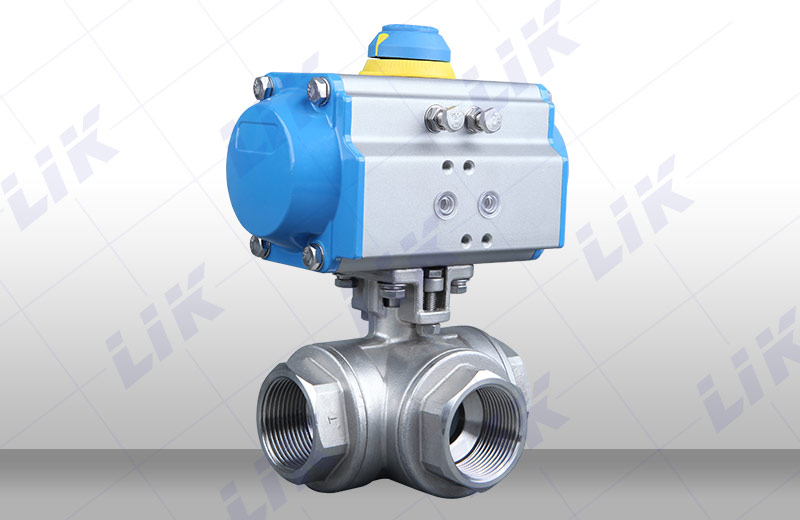

進口氣動內螺紋三通球閥特點：
（1）氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
（3）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
（4）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
進口氣動內螺紋三通球閥技術參數及性能指標：
|
公稱通徑 |
DN15～DN500(mm) |
|
允許壓差(MPa) |
≤公稱壓力 |
|
公稱壓力 |
PN1.0、1.6、2.5、4.0、6.4MPa |
|
驅動形式 |
壓縮空氣4-7bar（可帶手動裝置） |
|
連接方式 |
內螺紋連接 |
|
結構形式 |
L型三通閥體、T型三通閥體 |
|
動作范圍 |
0～90° 0～180° |
|
使用溫度 |
PTFE:-29～+178℃，PPL:-29～+300℃ |
|
適用介質 |
水、蒸汽、液體、油品、腐蝕性介質等 |
|
控制方式 |
開關模式，調節型（定位器4-20mA模擬信號） |
|
作用形式 |
單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關） |
進口氣動球閥執行器參數：
|
執行器型號 |
AT、ST、AW系列單雙作用氣動執行器 |
|
流量特性 |
近似線性，請參照圖 3 |
|
閥座 |
壓緊型閥座 |
|
閥內件材質 |
閥體、閥內件材料的組合及工作溫度范圍請參閱表 1 |
|
球芯轉角 |
60° |
|
工作范圍 |
軟閥座的工作溫度和壓差范圍參考圖 4
司太立堆焊的工作溫度和壓差范圍參考圖 5
|
進口氣動內螺紋三通球閥產品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
020-32399500
