智能旋進旋渦氣體流量計采用最新微處理技術，具有功能強、流量范圍 寬、

操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品先進水 平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體、液體計量。

進口氣體流量計主要特點

1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇，安全性能 高，結構緊湊，外形美觀。

2、就地顯示溫度、壓力、瞬時流量和累積總量。

3、采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振 動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會 丟失，可永久性保存。

5、整機功耗極低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀 表。

6、防盜功能可靠，具有密碼保護，防止參數改動。

7、具備兩線制和三線制4～20mA標準電流信號輸出，脈沖輸出和RS485接口。

進口氣體流量計技術參數

進口氣體流量計工作原理

流量積算儀由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸出信號接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下

式中：

QN——標況下的體積流量(m3/h);


QV——工況下的體積流量(m3/h;


Pa ——當地大氣壓力(KPa);


P ——流量計取壓孔測量的表壓(KPa);


PN ——標準狀態下的大氣壓力(101.325 KPa);


TN——標準狀態下的絕對溫度(293.15K);


T ——被測流體的絕對溫度(K);


ZN ——氣體在標況下的壓縮系數;


Z ——氣體在工況下的壓縮系數;


注：當用鐘罩或負壓標定時取ZN/Z=1，對天然氣(ZN/Z)1/2=FZ為超壓縮因子。按中國石油天然氣總公司的標準SY/T6143-1996中的

進口氣體流量計優勢特點

1、實現了機電一體化，日常的計量過程不需人工值守;
2、工藝安裝條件不苛刻，儀表上、下游直管段可較孔板流量計大大縮短;
3、系統的測量準確度能夠滿足目前的貿易計量要求(≤2%);
4、流量測量范圍較寬(qmax/qmin=15～20">)，可在孔板流量計無法涉足的部分小流量區域進行有效工作;
5、體積小、重量輕，離線標定較為方便;
6、測量信號既可就地顯示，也可按需遠傳;
7、無可動部件，因此對于一般的測量就不存在儀表的機械磨損;
8、儀表管理人員勿需專業培訓，流量、壓力及溫度等測量參數可 以從表頭直接讀取并且不必進行折算轉換;
9、只需定期更換電池(微功耗)及被測介質的參數。

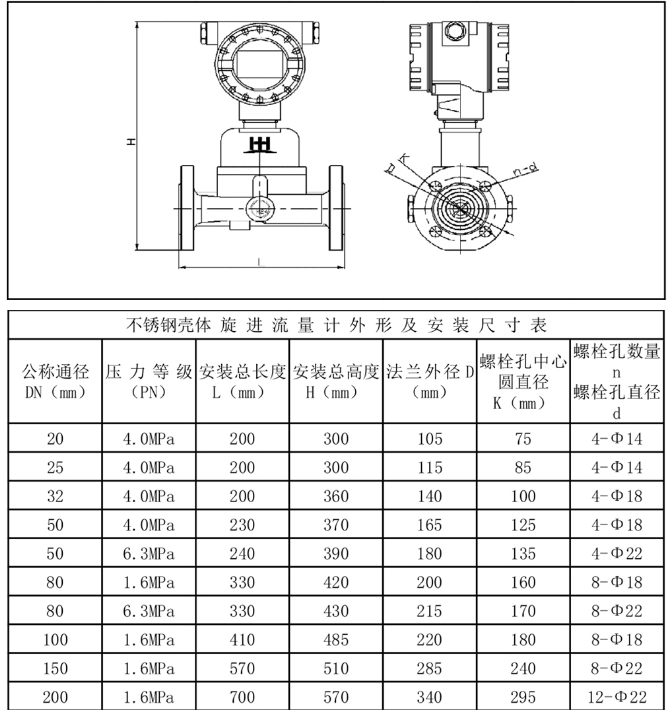

進口氣體流量計結構尺寸
