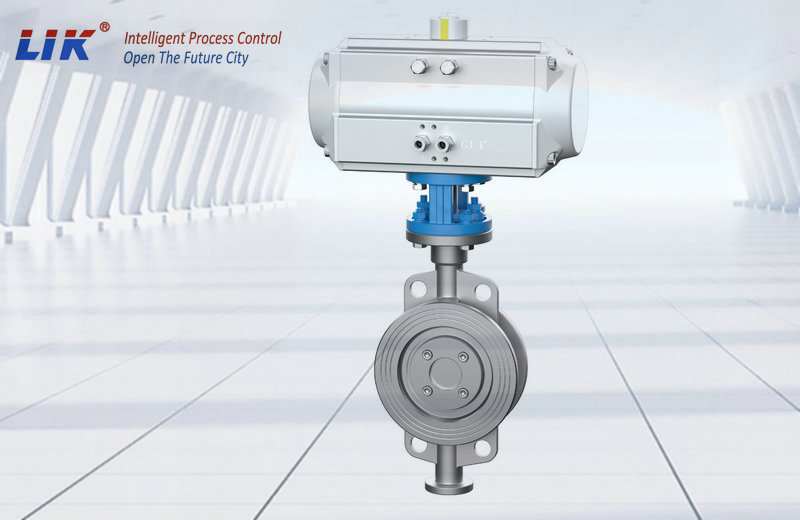

進口氣動對夾式硬密封蝶閥采用圓形蝶板隨閥桿旋轉實現啟閉，主要用于截?cái)嗷蛘{(diào)節管道介質流量，適用于水、蒸汽、油品、空氣及弱腐蝕性流體，適用溫度范圍可達-40℃至650℃（不同材質差異）。典型進口品牌如德國萊克LIK等，其結構緊湊、重量輕，尤其適合高空或狹窄空間安裝

‌結構‌

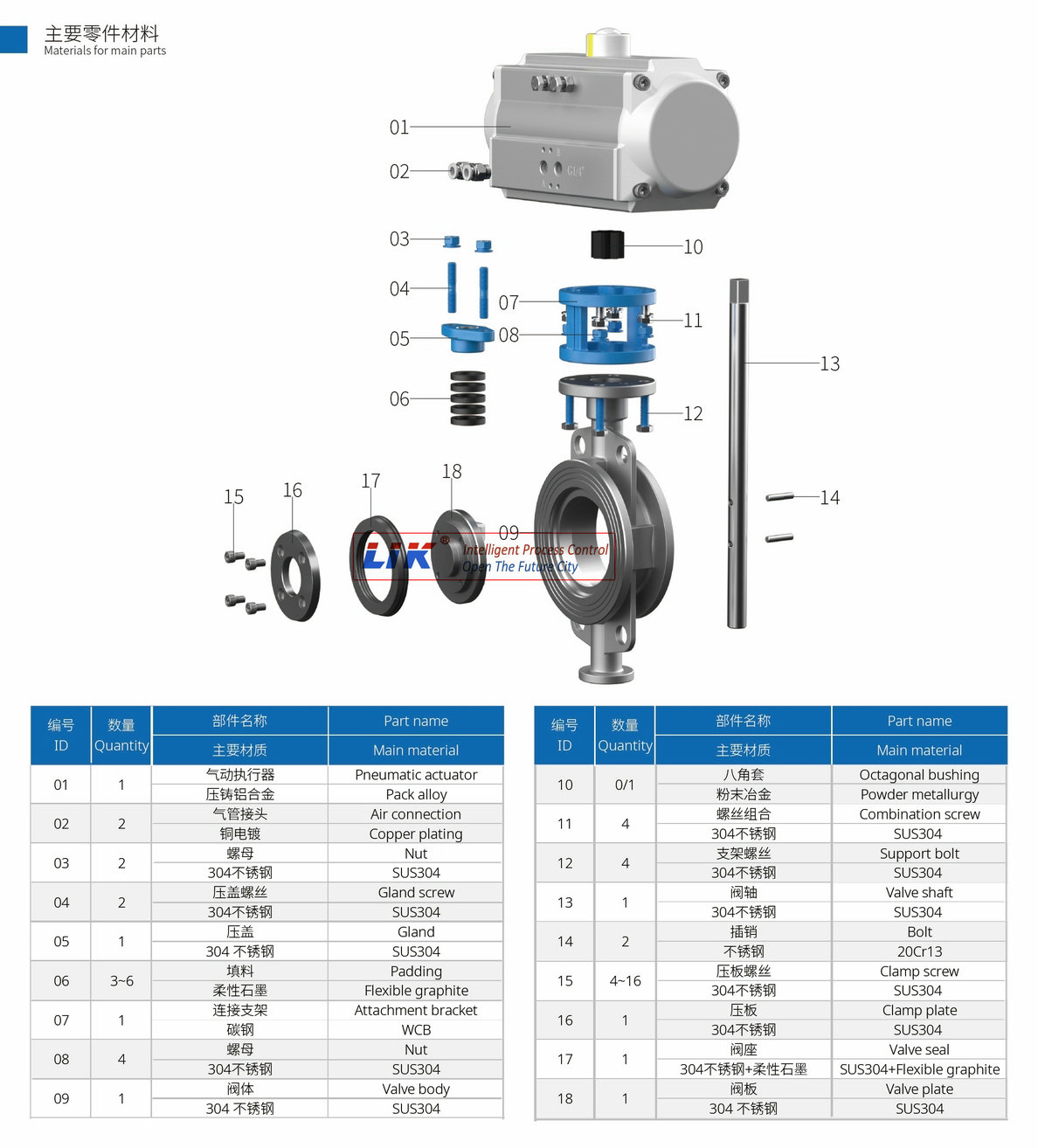

采用三偏心密封設計（主偏心+副偏心+角偏心），結合金屬層疊式硬密封組件（如304不銹鋼+碳化鎢涂層），實現零摩擦啟閉及雙向密封功能

產品特點

特性分類  具體描述

‌密封性能‌  多層次硬密封閥座，密封面硬度≥HRC60，泄漏率≤0.01%×Cv（ANSI Class VI標準）

‌驅動控制‌  標配氣動執行器（0.4-0.7MPa氣源），可選配智能定位器，支持4-20mA信號輸入及MODBUS通訊協議

‌耐候性、閥體材質覆蓋WCB、不銹鋼、哈氏合金等，適配-40℃至650℃工況，特殊涂層可抗腐蝕性介質

‌維護便捷‌  專利快拆結構支持30分鐘內完成閥座更換，降低停機損失

技術參數

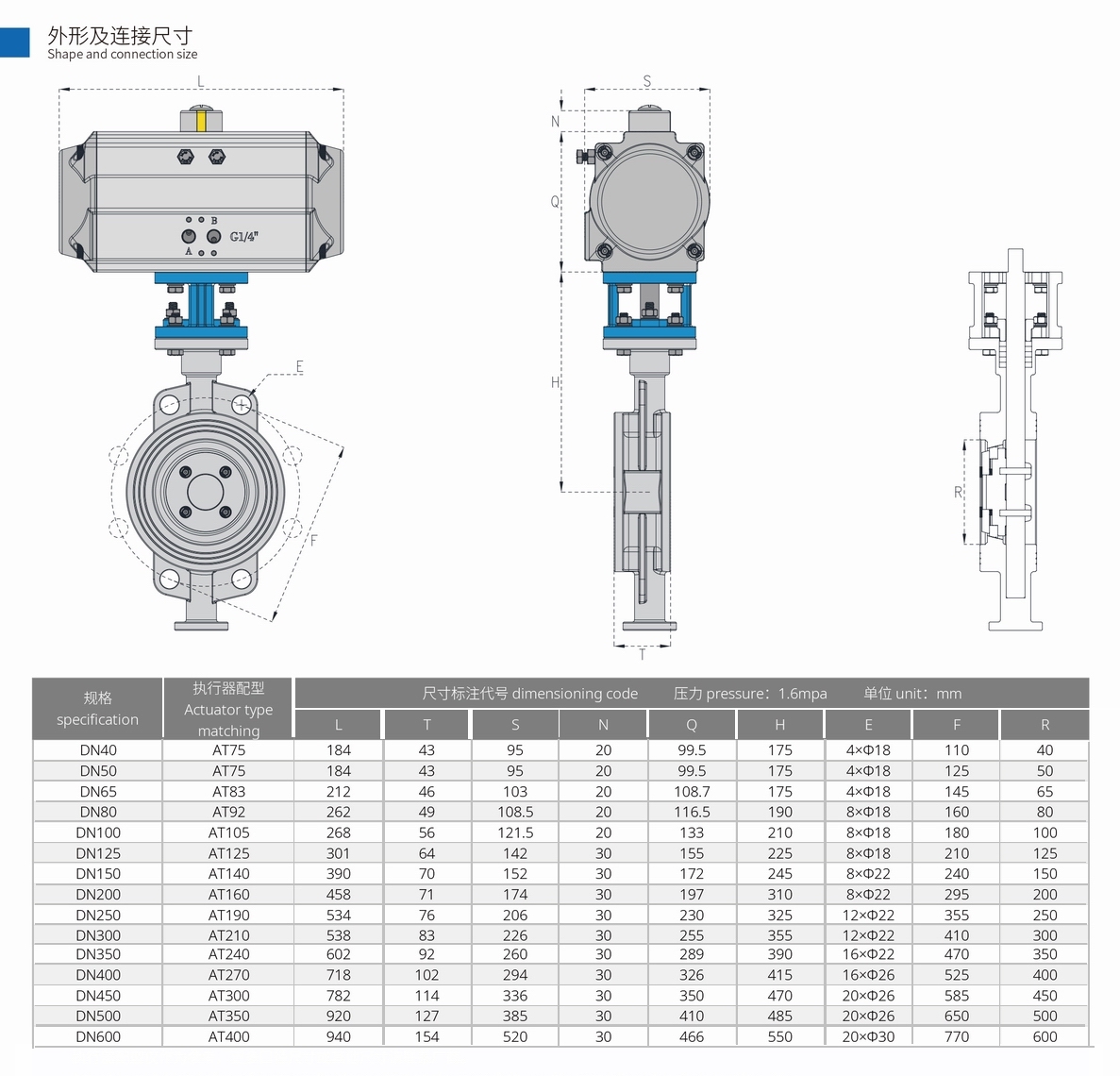

公稱通徑  DN50-DN2000

壓力等級  PN10-PN40（Class 150-300）

適用溫度  -40℃至650℃

泄漏等級  GB/T13927-92或ANSI Class V

驅動氣壓  0.4-0.7MPa，標配雙作用氣缸

響應時間  ≤0.5秒（帶智能定位器）

安裝方法

‌安裝前準備‌

檢查法蘭面平行度偏差≤0.2mm/m，清除管道雜質，校準執行器開閉角度（允許±5°調節）

‌對夾式安裝步驟‌

將閥門居中置于兩法蘭之間，插入螺栓后分三次對稱預緊（扭矩按ASME B16.5標準）

確保法蘭間隙≤2mm，避免蝶板卡阻

‌使用注意事項‌

流向無限制（雙向密封），但含顆粒介質入口建議配置導流板

高溫工況需定期檢查閥桿填料壓縮量，補充高溫石墨填料

五、維護建議

‌常規維護‌：每5000次啟閉后檢測密封面磨損量（極限值0.3mm）

‌緊急處理‌：介質結晶或卡阻時，可通過執行器手動輪強制啟閉5

該閥門在焦化廠煤氣凈化系統中連續運行18個月后泄漏率仍<100ppm，驗證了其長效可靠性
