一、產品概述

進口氣動對夾式三偏心蝶閥是一種結合氣動執行機構與三偏心蝶閥結構的高性能流體控制裝置，專為高溫、高壓、腐蝕性介質及高精度流量調節場景設計。其核心特征是通過三次偏心結構實現無摩擦密封，適用于石油化工、電力、冶金等工業領域

二、產品特點

三偏心結構

軸向偏心：閥板旋轉軸偏離密封面中心，減少啟閉摩擦。

徑向偏心：閥軸偏離管道中心線，避免介質沖刷。

錐面偏心：密封面呈斜錐形，實現扭力密封而非彈性變形密封

氣動執行機構

支持單作用（彈簧復位）或雙作用驅動，響應速度≤1秒，適用于快速切斷或調節

密封性能

采用金屬硬密封（如鈷基合金STL6）或軟密封材料，耐溫范圍-70℃~1000℃。

防火設計：軟密封燒損后，金屬密封仍可緊急密封。

安裝維護

對夾式連接簡化安裝流程，無需法蘭墊片，維護成本低

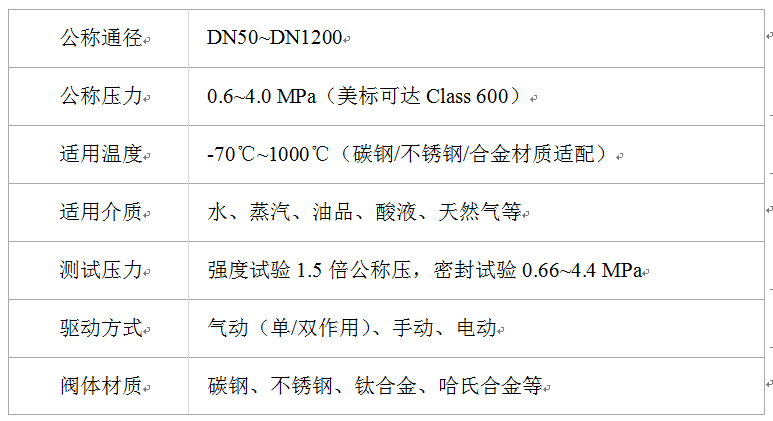

三、技術參數

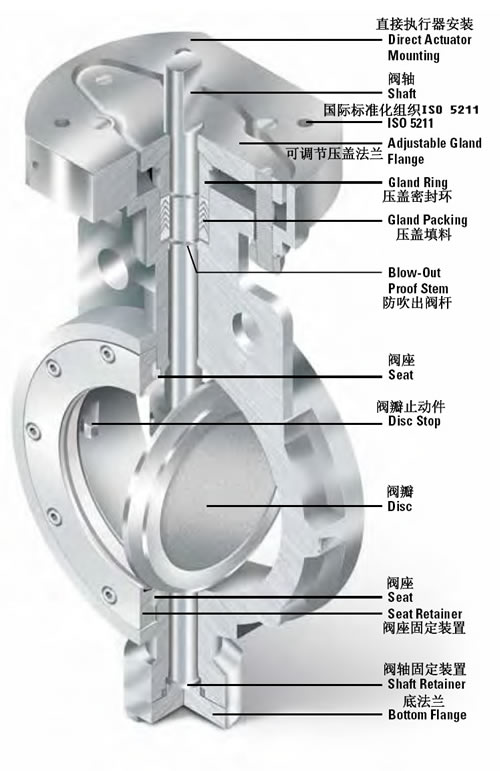

四、結構設計

閥體與蝶板

閥體采用對夾式緊湊結構，蝶板為三偏心錐面設計，降低流阻系數（全開時流阻≤0.1）。

閥桿與密封

閥桿材質為2Cr13或鉻鉬鋼，密封面堆焊硬質合金（如577MO、鈷基802），雙向承壓可達10MPa

五、工作原理

氣動執行器接收控制信號后，驅動閥桿帶動蝶板旋轉0°~90°。開啟時，三次偏心結構使密封面脫離閥座，實現零摩擦；關閉時，蝶板與閥座形成線接觸并逐漸壓緊，依賴介質壓力增強密封

六、工業領域應用

石油化工：原油輸送管道切斷、反應釜介質調節。

電力：鍋爐蒸汽系統、冷卻水循環控制。

冶金：煤氣總管道調節、高溫煙氣處理。

環保：污水處理流量控制、腐蝕性介質輸送。

食品醫藥：無菌流體管道啟閉（需衛生級設計）

七、選型與注意事項

選型要點

介質特性：腐蝕性介質選擇哈氏合金/鈦材；含顆粒介質需硬密封。

溫度壓力：超高溫（>500℃）需特殊堆焊密封；高壓場景選雙向壓結構

執行機構：爆炸環境選防爆型氣動頭；調節流量需配定位器。

注意事項

安裝時確保管道法蘭平行，避免閥體變形。

定期檢查密封面磨損，高溫工況需潤滑閥桿
