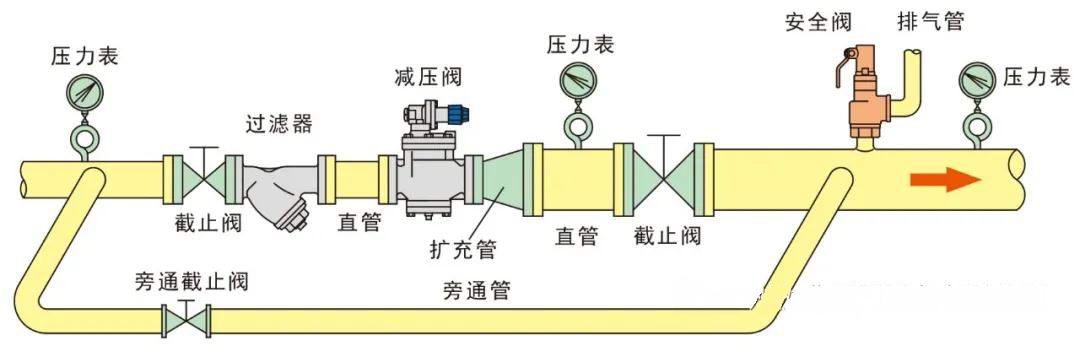

一、配管圖

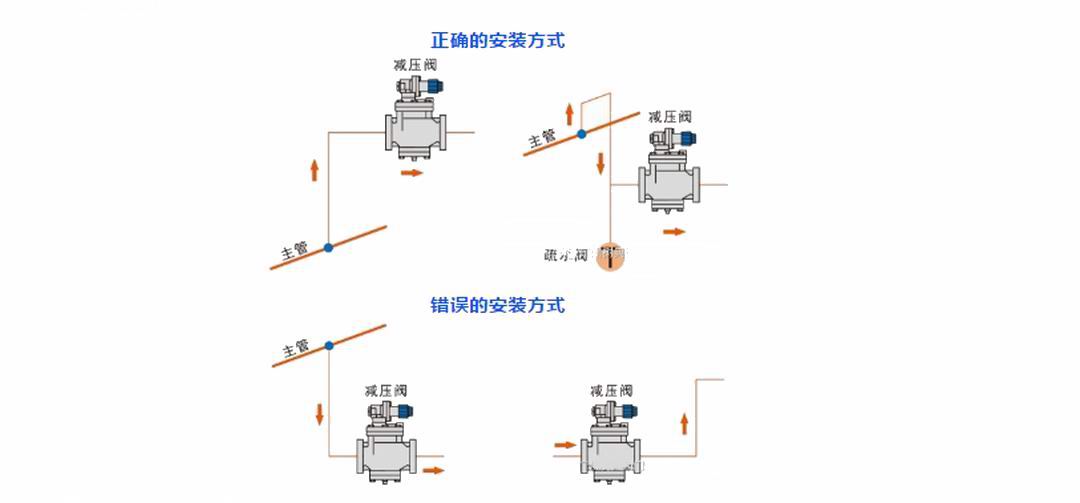

二、安裝方式

三、注意事項

1、減壓閥入口側必須安裝濾網60目以上過濾器, 防止雜物進入閥內影響減壓性能或造成損壞。

2、減壓閥安裝前應充分清洗系統管路。減壓閥出廠時兩側有保護蓋，安裝時應記得取下。

3、蒸汽夾含水分較多的場合，應在減壓閥前加裝汽水分離器，以免造成減壓閥震動影響壓力穩定性。

4、如需在減壓閥出口側安裝自動控制閥，需與減壓閥保持一定距離（調節型1米以上，開關型2米以上）。

5、減壓閥出廠時未對出口端壓力進行調整，出口端壓力基本為零，實際使用時根據壓力要求進行調整。

6、壓力調整時，請先將減壓閥后端截止閥稍微打開，調整至所需壓力后再將截止閥完全打開。

四、壓力調整方式

RP-6/RP-8（DN100及以上請參考RP-9）

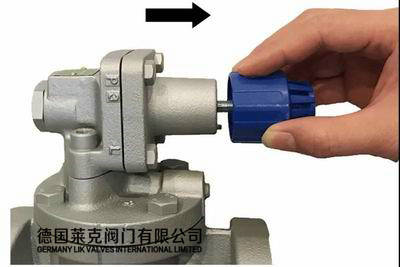

1、將壓力調節旋鈕往外拉出

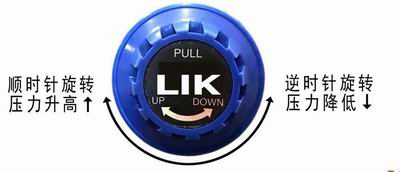

2、一邊看出口端壓力表，一邊慢慢轉動旋鈕來調整壓力（順時針旋轉壓力升高↑；逆時針旋轉壓力降低↓）。

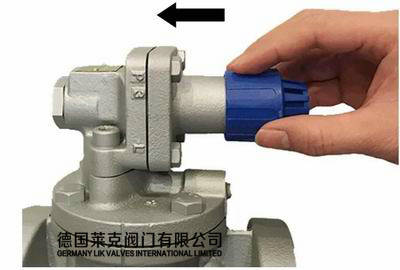

3、調整到所需要的出口壓力后停止轉動并松開調節旋鈕，調壓旋鈕即自動鎖定。

LIK-9/10/11

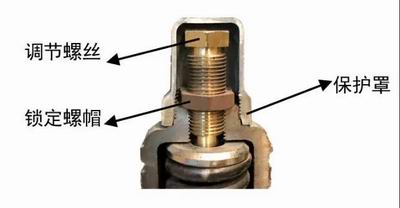

1、打開減壓閥調壓部保護罩。

2、松開鎖定螺帽。

3、一邊看出口端壓力表，一邊用扳手慢慢轉動調節螺絲，（順時針旋轉壓力升高↑；逆時針旋轉壓力降低↓），調整壓力到所需要的出口壓力后停止。

4、擰緊鎖定螺帽，調壓完成。

5、最后蓋上保護罩。
