進口蒸汽減壓閥是在蒸汽管道系統應用比較廣泛的一種減壓閥，其采用活塞作為驅動閥芯動作的元件。比薄膜作為驅動元件的薄膜減壓閥更加耐用，使用壽命長。

先導式結構使其調節精度更高，比直接作用式減壓閥精度高一倍。出口壓力偏差不大于出口壓力的5%。

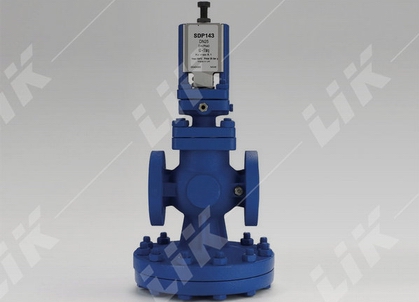

                                                                                 進口蒸汽減壓閥

進口減壓閥主要由先導閥和主閥組成。先導閥作為壓力調節的領導者，主閥是導閥的執行者。二者密切配合，完成減壓過程。任何一方出現問題，都會導致減壓過程失敗。

先導閥主要由導閥體，導閥芯，導閥座，導閥彈簧，調節彈簧，調節螺釘，膜片等零件組成。

先導閥的膜片可以感知閥后壓力，根據閥后壓力變化改變導閥芯的開啟高度，控制進口介質流到活塞上方的流量。調節彈簧用來設定調節壓力范圍，轉動調節螺釘可以改變出口壓力。

主閥由閥體，活塞，活塞環，缸套，主閥芯，主閥座，主閥彈簧，底蓋等零件組成。導閥流出的介質到達活塞上方，在介質壓力作用下推動活塞向下運動，帶動主閥芯打開。

進口蒸汽減壓閥結構圖

工作原理：順時針轉動調節螺釘，壓縮調節彈簧，彈簧彈性變形后，推動膜片先下動作，同時導閥芯向下動作，導閥芯開啟，（介質通過主閥體內導流孔，到達導閥芯位置等候多時了）。介質通過導閥芯，導閥座密封面后，經過導閥內導流孔到達主閥活塞上方。推動活塞向下動作，帶動主閥芯開啟，介質從主閥芯和主閥座間流過，到達閥門出口處，閥后壓力開始上升。

繼續順時針轉動調節螺釘，閥后壓力持續上升。到達設定壓力值后，停止轉動調節螺釘，并鎖緊它。閥后壓力經過主閥體內反饋導流孔到達導閥膜片下方，作用在膜片下方的壓力和調節彈簧作用在膜片上方的力達到平衡。導閥芯保持一定開度，主閥芯也保持一定開度。進出口壓力維持在平衡狀態。

進口蒸汽減壓閥工作原理

當出口壓力上升時，導閥膜片下方壓力隨著上升，膜片下方壓力大于調節彈簧壓力，膜片向上移動，導閥芯在導閥彈簧作用下趨向關閉，流向主閥活塞上方介質壓力變小，主閥芯在主閥彈簧作用下趨向關閉，主閥芯和主閥座節流面積變小，使閥后壓力下降，直到重新達到平衡。

當出口壓力下降時，導閥膜片下方壓力下降，膜片下方壓力小于調節彈簧作用力，膜片向下移動，帶動導閥芯向下動作，使導閥芯趨向開啟，流經主閥活塞上方介質壓力加大，活塞向下動作，帶動主閥芯開度加大，使閥后壓力上升，壓力重新恢復平衡。

進口蒸汽減壓閥，因為耐溫高，多用于蒸汽系統。因為閥芯密封都是金屬硬密封，所以只能減動壓，不能減靜壓（靜壓指閥后管道內蒸汽沒有消耗，封閉在管道或容器內），介質會從主閥芯和主閥座密封面少許泄露到出口端。這時閥后壓力會慢慢上升，超過設定值，導致后面安全閥開啟。不使用時要關閉減壓閥進口端截止閥，避免發生意外狀況。

進口蒸汽減壓閥的原理及選擇方法

進口蒸汽減壓閥的優點:

1.不需要外接電源，降低了安裝成本。

2.精確控制過程壓力。提高工藝效率和產品質量。

3.各種控制的結合可以減少設備總投資。

4.本質安全，可用于危險區域。

進口蒸汽減壓閥選型注意事項

進口蒸汽減壓閥的選擇方法；

1)首先根據使用要求選擇蒸汽減壓閥的類型和調壓精度；

2)根據所需的最大輸出流量選擇其大小。當確定蒸汽減壓閥的氣源壓力時，它應比最大輸出壓力大0.1兆帕

3)蒸汽減壓閥一般安裝在分水空氣過濾器后、油霧器或定值器前，注意不要將其進出口顛倒連接；

4)蒸汽減壓閥不使用時，應松開旋鈕，以免隔膜在壓力下經常變形，影響其性能
