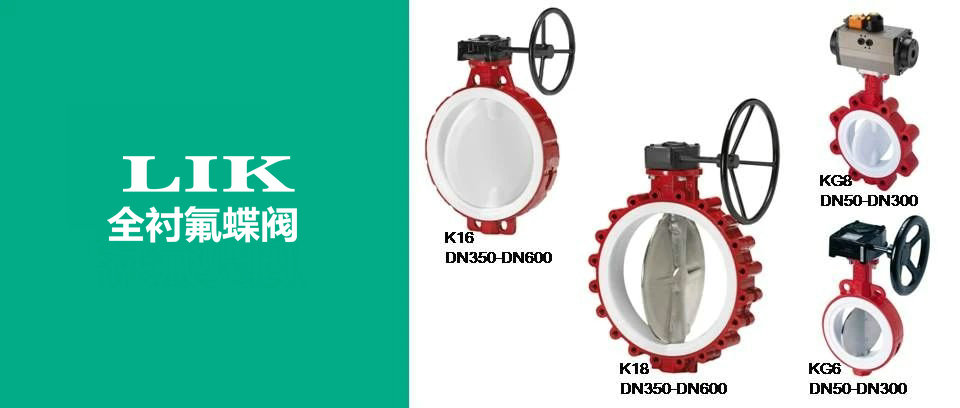

進口全襯氟蝶閥是在蝶閥閥座與密封面襯有氟塑料，具有零泄漏、壽命長及耐腐蝕性和耐磨性等優點。根據不同工況條件選擇不同的襯里閥體，分為全襯氟蝶閥和半襯氟蝶閥。具有嚴密的密封性能，不僅有普通蝶閥的機械強度，又有高的耐腐蝕性、耐堿性的化學特性，在一般常規條件下的工況中比不銹鋼蝶閥具有更高的性價比

進口全襯氟蝶閥產品特點

由PTFE、PFA等氟塑料襯里的閥體與蝶板，阻隔了與介質的直接接觸，具有無與倫比的抗腐蝕、滲透和微生物污染的能力，以最少的維護獲得更高的純度和可靠性。

由彈性碟簧等組成的多重軸向密封系統，確保產品的的可靠性能，從而實現長期免維護操作。

由數控車床精密加工的PTFE閥座及蝶板，保證了產品有效的配合尺寸，獲得更低的操作扭矩，從而延長使用壽命。

流線型蝶板設計以提供更大的流量需求。

進口全襯氟蝶閥技術參數

尺寸范圍：2" - 12" (DN 50 - 300)

溫度范圍：-20°C~180°C

工作壓力：max 150 psi（10bar）

泄漏等級：雙向零密封

閥體材料：球墨鑄鐵

閥座材料：PTFE、RPTFE

閥板材料：CS+PTFE、SS+PTFE

閥桿材料：SS420、17-4PH

設計標準：API 609

測試標準：API 598

法蘭標準：ASME B16.5 150級、EN 1092 PN10、PN16、JIS B2238 10K

上法蘭標準：ISO5211

產品應用：高腐蝕性、有毒介質、酸、堿、超純水

桿軸向多重密封系統

萊克為可靠、免維護的服務而精心設計三步閥桿密封系統提供無與倫比的密封，可實現長期零泄漏性能

一級密封經由彈性碟簧向襯里閥板軸頭的球狀弧形表面?zhèn)魉皖A受壓力；

二級密封在閥板上下轂加工出的凹槽內加入了帶彈性的四氟密封環，密封環是由純PTFE材料包

覆在閥座表面，當閥門裝配過程中，密封環受到閥板與閥座壓縮,并受到擠壓,在閥板與閥座表面

生向上向下的壓力,從而起到密封；

三級密封在閥桿中部采用壓力塊和O型密封環的配合, 經彈性碟簧和閥門裝配過程中的擠壓, 向

軸向傳送預受壓力,使O型密封環抽緊閥座凸出襯層。
