進口隔膜閥是一種新型閥種，主要是依靠柔軟的橡膠膜或者塑料膜來控制流體運動的。本文將結合我廠經驗對隔膜閥做系統的分析介紹，針對隔膜閥原理，隔膜閥性能，隔膜閥結構，隔膜閥分類來做分析以助于隔膜閥的選型。同時也介紹相關隔膜閥產品。

一、進口隔膜閥的原理

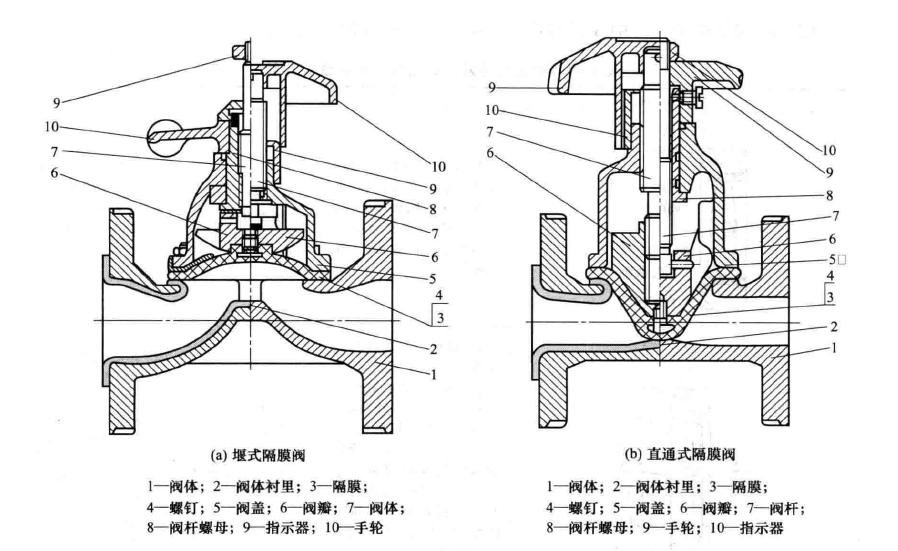

　　隔膜閥的關閉件-軟質隔膜，由閥桿控制并做上、下運動以切斷介質。具體隔膜閥內部構造圖如上圖所示。操縱機構和介質由隔膜隔開。隔膜閥只有閥體和隔膜會與介質相接觸，其他的閥桿等并不會接觸，因此常常用于衛生級管道環境和有著特殊介質接觸規定的環境。堰式隔膜閥和直通式隔膜閥的結構如圖所示

進口隔膜閥的分類

進口隔膜閥主要按照流道流通型式分類，分為四大類：堰式隔膜閥、直通式隔膜閥、角式隔膜閥、直流式隔膜閥四大類。分類圖如圖所示。

隔膜閥分類圖

　　堰式隔膜閥產品舉例：不銹鋼襯膠隔膜閥、常閉式氣動隔膜閥、衛生級隔膜閥。

　　直通式隔膜閥產品舉例：法蘭直通隔膜閥。

　　角式隔膜閥產品舉例：角式隔膜閥。

　　直流式隔膜閥產品舉例：直流式隔膜閥。

三、隔膜閥的性能

隔膜閥作為新興閥種，主要應用在特殊介質接觸要求的環境，一般為醫療食品環境。隔膜閥的主要性能優點有：

①  結構簡單，易于拆卸和維修，可以在現場更換隔膜。

②  由于操縱機構與介質隔開，僅是閥體、隔膜與介質接觸。閥體和隔膜采用不同材料，能適應很多特殊的介質，特別是高度危害介質和強腐蝕性介質，可適用于食品，醫藥衛生等工業的清潔介質（如衛生級隔膜閥）。或者帶有腐蝕性和懸浮顆粒的介質。

③  介質不會通過閥桿泄露。

但是隔膜閥由于隔膜結構的特殊，受隔膜的限制，在高溫高壓領域往往不能適應。

①  隔膜閥的工作溫度和壓力口徑受隔膜和閥體或者襯里材料以及制作的限制，使用條件為溫度小于180攝氏度，公稱壓力小于40公斤并且公稱通徑小于200mm。

②  隔膜閥依靠隔膜撓變啟閉閥門，反復撓變隔膜易損壞，造成泄露。

四、進口隔膜閥的結構

　　堰式隔膜閥：又稱屋脊式隔膜閥，閥體內有一個屋脊形的隆起，隔膜與閥瓣接觸，閥桿上、下運動并且通過閥瓣帶動隔膜與屋脊接觸以達到隔斷通道的目的。隔膜與尾脊不接觸時具有一定節流作用，行程短對隔膜撓變要求較低，無淤積介質的死角，結構簡單可靠，耐磨性好。不足是流道內有屋脊形的隆起，造成介質的流動阻力較大。堰式隔膜閥也是應用最廣的一種隔膜閥。

直通式隔膜閥：閥體內部似直管形，閥門全開時介質直流無阻。因此流體阻力小，切斷與流動能力佳，耐腐蝕切能包容顆粒狀介質。缺點是關閉閥門時隔膜行程廠，對隔膜撓性要求較高。

角式隔膜閥：進口與出口呈90度角，閥體內轉角處相當于堰式結構。具有改變介質90度流動方向的功能。缺點是壓力損失較大并且安裝空間大。

直流式隔膜閥：具有直流式截止閥和隔膜閥的特點。閥座與閥瓣密封，閥瓣上端有隔膜作為中法蘭密封和填料密封，又起隔開閥體和閥蓋作用，閥蓋部分不接觸介質。具有較高的承載能力和密封性能，流體流量呈線性，流通能力好，流阻小。但是結構復雜成本高，官道上安裝需要考慮手輪特殊方向的擦做空間。
