如何選擇合適的進口氣動防爆蝶閥型號

‌一、明確工況參數‌

‌介質特性‌

化學性質（腐蝕性、毒性、顆粒物含量）：

腐蝕性介質需采用316L不銹鋼、哈氏合金或襯氟閥體25；

含顆粒物工況需配置刮刀式密封結構和堆焊硬質合金蝶板57。

介質溫度與壓力：

高溫工況（>300℃）選擇三偏心金屬硬密封結構35；

低溫工況（<-50℃）需深冷處理的閥體材質（如LNG儲運系統）58。

‌流量特性需求‌

開關型（ON/OFF）或調節型：調節型需匹配等百分比或線性流量特性曲線57；

調節比≥100:1時，優先選用三偏心蝶閥配智能定位器16。

‌二、選型決策樹‌

A[介質類型] -->|易燃易爆| B(防爆等級Ex d IIC T6)

A -->|腐蝕/高溫| C(特殊材質閥體)

D[操作需求] -->|快速切斷| E(雙作用氣缸+響應時間≤2秒)

D -->|精確調節| F(智能定位器±0.5%精度)

G[連接方式] -->|大口徑/高壓| H(法蘭式RF密封面)

G -->|安裝空間受限| I(對夾式結構)

‌三、材料與結構設計‌

‌閥體與密封材料‌

‌閥體材質‌：

常規介質：316不銹鋼或WCB碳鋼37；

強腐蝕介質：襯氟（PTFE/PFA）或哈氏合金25。

‌密封類型‌：

軟密封（EPDM/PTFE）適用≤150℃、低壓環境47；

硬密封（Stellite堆焊）耐受≤600℃和PN40壓力35。

‌執行機構配置‌

‌雙作用氣缸‌：適用于快速響應和頻繁動作場景（如煉油裝置緊急切斷）46；

‌單作用彈簧復位‌：失氣時自動關閉，滿足SIL3功能安全需求57。

‌四、關鍵技術指標驗證‌

‌防爆認證‌：強制要求ATEX/IECEx認證，重點關注Ex d隔爆型和Ex ia本質安全型設計13；

‌泄漏等級‌：

軟密封：ANSI Class VI零泄漏標準47；

硬密封：≤0.01%額定流量（ISO 5208標準）56。

‌執行器扭矩‌：根據介質壓差計算，DN200口徑閥門常規扭矩≥1200 Nm68。

‌五、品牌技術對比與選型建議‌

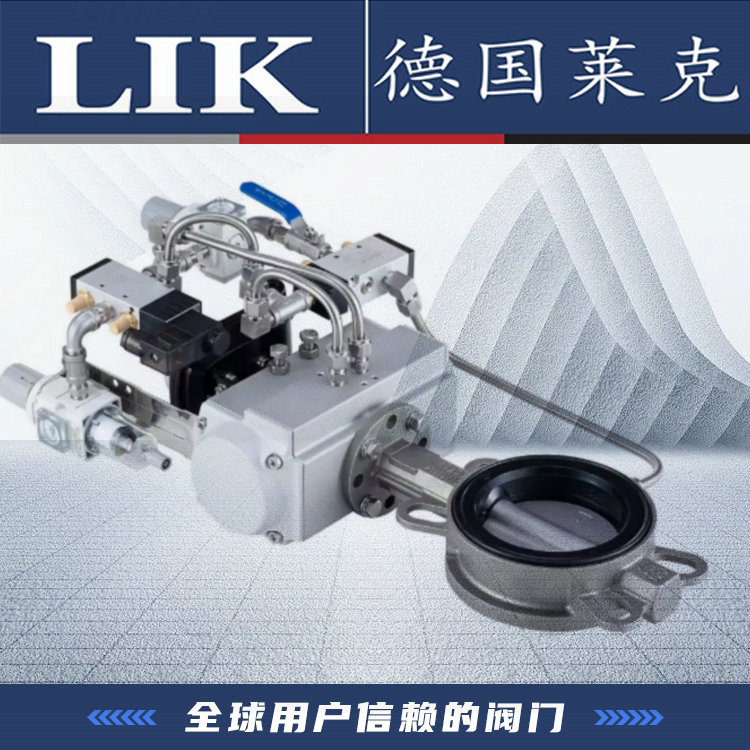

‌LIK‌ 緊湊型執行器（軸向長度減少30%）       食品/制藥無菌管路控制47

‌AMISCO動態平衡蝶板設計（抗高壓差≥10MPa）       石化高溫油氣調節56

‌HANWEI深冷處理工藝（-196℃沖擊試驗）   LNG儲運及低溫工程58

‌ KARL   納米涂層閥桿（摩擦系數≤0.05）    核電高輻射環境46

‌六、質量控制與售后服務‌

‌認證要求‌：

強制認證：ISO 9001、API 6097；

附加認證：SIL3功能安全證書（危險工藝場景）56。

‌售后服務‌：

質保期≥18個月（含關鍵部件延保）7；

技術支持：提供數字孿生模型預測維護周期68。

通過以上維度交叉驗證，可結合具體工況參數（如介質溫度-50~550℃、壓力PN16~PN40）和預算范圍，完成最優型號匹配。例如：

‌煉油廠催化裂化裝置‌：選Bray三偏心蝶閥（哈氏合金閥體+Ex d認證）56；

‌制藥行業無菌管路‌：選VTON對夾式蝶閥（316L閥體+EPDM軟密封）
