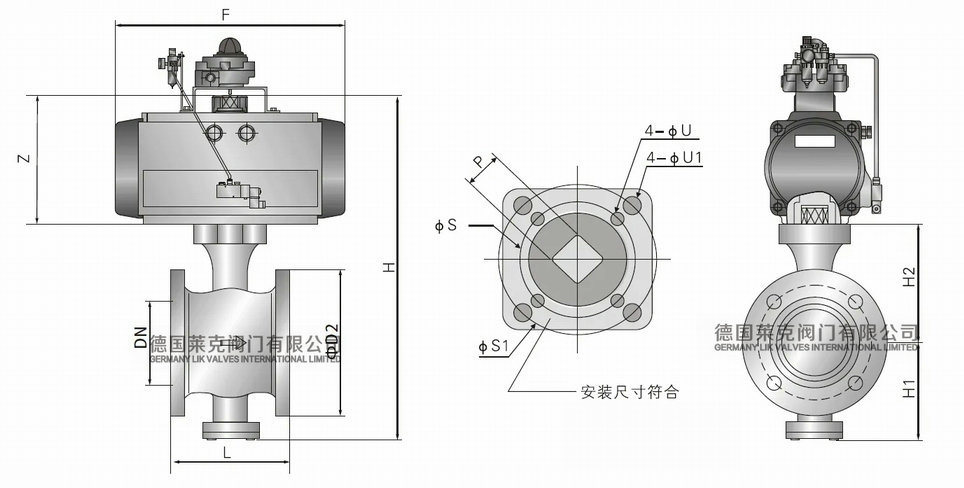

進口氣動V型球閥外形尺寸圖
進口氣動V型球閥是一種直角回轉結構的高精度控制閥，可分為氣動V型調節球閥與氣動V型切斷球閥。它與閥門定位器配套使用，可實現比例調節。與二位五通電磁閥及控制箱配套使用，可實現開關控制。氣動V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，氣動V型球閥適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。氣動V型調節球閥適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此氣動V型球閥,氣動V型調節球閥,氣動V型切斷球閥本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。
進口氣動V型球閥產品特點
1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。
2、具有整體式的閥體結構，不存在產生潛在泄漏的可能。
3、具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中。
4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長。
進口氣動V型球閥技術參數
口徑范圍：DN25～DN600 (1"～24")
壓力范圍：PN1.6～6.4MPa
溫度范圍：-40℃～+425℃（可選）
材質可選：碳鋼、不銹鋼、雙相鋼
密封材料：PTFE、PPL、金屬+STL
連接方式：法蘭、對夾
驅動方式：氣動執行器、電動執行器、蝸輪、手柄
控制方式：開關型ON/OFF、調節型4-20mA或1-5V
可選附件：電磁閥、限位開關、減壓閥、定位器、手輪機構、保位閥、快排閥。（注明是否防爆）
進口氣動V型球閥尺寸
|
DN |
L |
L1 |
H |
H1 |
D |
D1 |
|
25 |
62 |
159/248 |
260/290 |
87 |
68 |
38 |
|
32 |
62 |
159/248 |
267/297 |
87 |
78 |
42 |
|
40 |
62 |
211/248 |
292/312 |
87 |
85 |
50 |
|
50 |
75 |
248/269 |
292/312 |
97 |
100 |
60 |
|
65 |
90 |
248/315 |
332/340 |
112 |
120 |
75 |
|
80 |
100 |
269/345 |
359/381 |
112 |
130 |
94 |
|
100 |
115 |
345/409 |
394/411 |
122 |
158 |
110 |
|
125 |
129 |
409/438 |
410/416 |
142 |
180 |
135 |
|
150 |
160 |
438/550 |
461/486 |
165 |
216 |
165 |
