進口氣動V型球閥調試和故障處理：

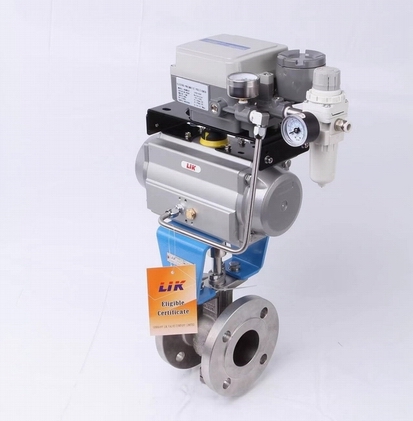

進口氣動V型球閥屬于同心角行程調節閥。閥門工作時，介質從球面一側進入閥體內腔，在小開度時由 V 型槽口其微調作用，當球面打開位置越過 V 型槽口后，由閥芯的 V型口來調節流量。氣動V型球閥主要由閥體、閥芯、閥座、閥座擋圈、閥桿、底軸、端蓋、填料部件等組成。

進口氣動V型球閥調整

當定位器新裝在V型球閥上后，或V型球閥的行程不符合輸入控制信號要求時需要調校，其方法如下：

調校

1）供氣管路通過減壓閥接到執行機構上，用減壓閥調節供氣壓力大小，使執行機構閥桿位于行程中心。

2）然后，檢查定位器是否與反饋杠桿成90°.請參考“安裝”一章。

3）把供氣管路從執行機構上拆卸下來，把它接到定位器的供氣接口上（SUP），把定位器的輸出接口（OUT）與執行機構的氣室相連接。

4）零點調整步驟如下：輸入一個4mA信號，使執行機構開始動作（標準輸入信號4-20mA），調整零點調整手輪，使零點符合要求。

5）量程范圍調整如下：輸入一個20mA信號，記錄閥的行程。如果該行程小于額定量程，松開量程調整鎖緊螺釘，旋轉量程調整手輪使這螺釘按箭頭示向移動，調好后再將鎖緊螺釘固定。

6）重復上述步驟4）和5），使量程和零點達到規定值。

2.定位器正作用和反作用型式互換

線性定位器作用型式的互換步驟和其它特性定位器的作用型式的互換步驟， 定位器量程調整機構的安裝位置取決于執行機構的作用型式。圖II表示量程調整機構安裝安裝在反作用執行機構上的裝配位置。對于正作用執行機構要把量程調整機構安裝在“正作用執行機構安裝上”，也就是把圖II所示的量程調整機構顛倒過來。安裝方向如圖II上箭頭所示，箭頭向下表示正作用型式，箭頭向上則表示反作用型式。

改變量程調整機構安裝位置的步驟如下：

首先，用尖嘴鉗或鑷子把靠擋板一側的反饋彈簧連接部分從彈簧螺栓上取下。

其次，松開安裝螺栓，取下最程調整機構。安裝量程調整機構，只需把上述操作步驟倒過來。

一、進口氣動V型球閥的維修處理：

擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據。

注意:

1、球閥在關閉狀態下，閥體內部依舊存在受壓流體

2、維修前，解除管線壓力并使閥門處于打開位置

3、維修前，斷開電源或氣源

4、維修前，將執行機構與支架脫離

二、填料處得再鎖緊

1、若填料涵處有微泄發生，須再鎖緊閥桿螺母。

2、注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。

三、更換閥座和密封件

1、使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質。

2、關閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。

3、依序拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、耐磨片、閥桿填料。

4、拆卸閥蓋連接螺栓和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈。

5、確認氣動球閥閥球在“關斷”位置，這可以將其較容易的從閥體拿出，隨后取出閥座。

6、由閥體中孔向下輕推閥桿直到完全取出，然后取出O型圈及閥桿下填料。

注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料和密封部位。

四、重新組裝

1、清洗和檢查拆下零件，更換其閥座及閥蓋墊圈等密封件。

2、按拆卸的相反順序進行組裝。

3、用規定的扭矩，交叉鎖緊法蘭連接螺栓。

4、用規定的扭矩，鎖緊閥桿螺母。

5、安裝氣動球閥的執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。

6、如有可能，請在回裝管道前，按相關標準對閥進行壓力密封測試和性能測試。
